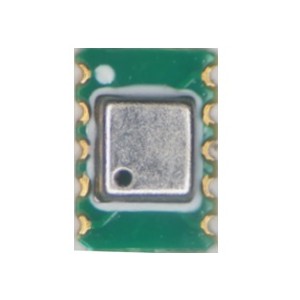

M1704F10是一款mV輸出未做溫度和壓力補償的小型金屬蓋封裝絕壓傳感器，在4.6 × 6.6mm FR4 PCB板上封裝MEMS壓阻式壓力感應芯體，壓力量程10bar。需要不同壓力量程聯系工廠。
性能指標
除非特別聲明，VDD = 5V，T=25°C。
參數規格
|
參數 |
最小 |
典型 |
最大 |
單位 |
備注 |
|
壓力范圍 |
|
10 |
|
bar |
2 |
|
供電電壓 |
0 |
5 |
10 |
V |
|
|
供電電流 |
0 |
1.5 |
2 |
mA |
|
|
靈敏度 |
70 |
100 |
130 |
mV |
|
|
非線性 |
|
+/-0.1 |
+/-0.3 |
%FS |
1 |
|
零點 |
-40 |
0 |
+40 |
mV |
|
|
橋臂電阻 |
3 |
5 |
6 |
kΩ |
|
|
橋臂電阻溫度系數 |
2400 |
2700 |
3300 |
ppm/℃ |
|
|
靈敏度溫度系數 |
-2600 |
-1900 |
-1500 |
ppm/℃ |
|
|
零點溫度系數 |
|
1 |
|
μV/V/℃ |
|
|
過壓 |
|
|
2X |
FS |
|
|
爆破壓力 |
|
|
3X |
FS |
|
|
工作溫度 |
-40 |
|
85 |
℃ |
|
|
存儲溫度 |
-40 |
|
125 |
℃ |
|
注：
1. 最佳擬合直線
2. 壓力范圍可選，聯系工廠
輪廓尺寸
備注：
1. 所有尺寸單位為mm
2. 尺寸公差為 +/-0.1mm
引腳定義
|
Pin |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Definition |
NC |
NC |
V+ |
NC |
Vo+ |
GND1 |
GND2 （NC） |
VO- |
NC |
NC |
注：
1. 若是閉橋壓力芯體，GND2為NC。
