品牌：

上海有恒

型號：

TUF系列

包裝：

紙箱包裝

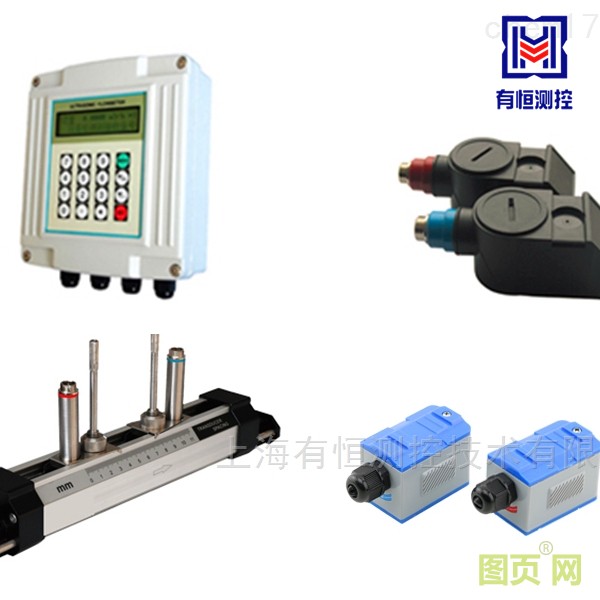

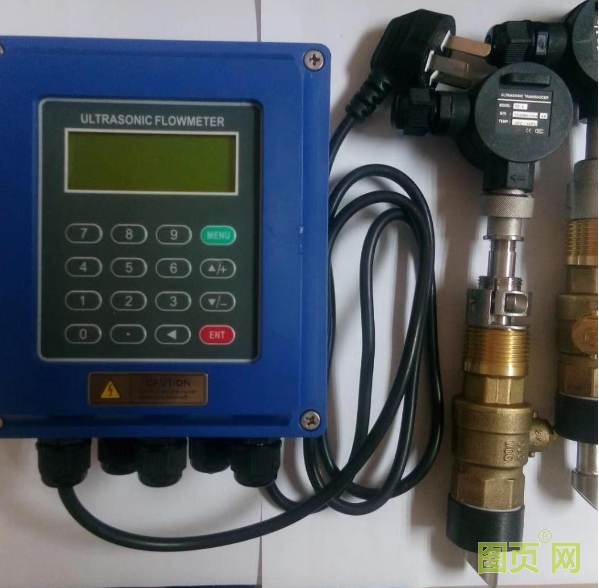

上海有恒外夾式超聲波流量計應用于各種液體的長期在線測量，主機和傳感器分別安裝，主機可安裝在室內、儀表柜、儀表盤，傳感器安裝在測量管道上，主機和傳感器用超聲波流量計專用電纜連接，即可實現流量測量，配接溫度傳感器可實現熱量測量。廣泛應用于自來水、供暖、水利、冶金、化工、機械、能源等行業。可以用做生產監測、水平衡調試、熱網平衡調試、節能監測，是生產過程中重要的流量測量儀表 。

上海有恒TUF-2000S外夾式超聲波流量計類 別 性 能  、 參 數

原 理 ：超聲波時差原理，4字節IEEE754浮點運算

精 度 ：流量：優于±1%

顯 示 ：可連接 2 × 10 背光型漢字或者 2 × 20 字符型液晶顯示器,支持中、英、意三種語言

信號輸出：

1路4 20mA電流輸出，阻抗0~1K，精度0.1% ~

1路OCT脈沖輸出（脈沖寬度6 1000ms，默認200ms） ~

1路繼電器輸出

信號輸入：

3路4 20mA電流輸入，精度0.1%，可采集溫度、壓力、液位等信號 ~

可連接三線制 PT100 鉑電阻，實現熱量測量

通訊接口：
隔離 RS485  串行接口，可通過 PC 電腦對流量計進行升級，支持 MODBUS 等協議

專用線纜：定制雙絞線，一般情況下限于 50 米；選用 RS485 通訊，傳輸距離可達千米以上

本體材質：
鋼、不銹鋼、鑄鐵、水泥管、銅、PVC、鋁、玻璃鋼等一切質密的管道，允許有襯里

管道規格：15~ 6000mm
安裝直管段要求：傳感器安裝點需滿足：上游 10D ，下游 5D ，距泵出口 30D （ D 為管徑）

測量介質：
水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體

耐溫范圍：溫度：- 30~ 160 ℃

濁度：10000ppm 且氣泡含量小

流速范圍：0  ~± 10m / s

工作環境：

主機：- 20 60 ℃；流量傳感器：- 30 ~160 ℃

主機： 85 % RH ；流量傳感器：可浸水工作，水深≤ 2m （注：傳感器灌膠后）

電源：

DC8~ 36V或AC85 ~ 264V

功耗：1.5W
