- 品牌：
- 上海有恒測控
- 型號：
- UHCMF
- 包裝：
- 紙箱包裝

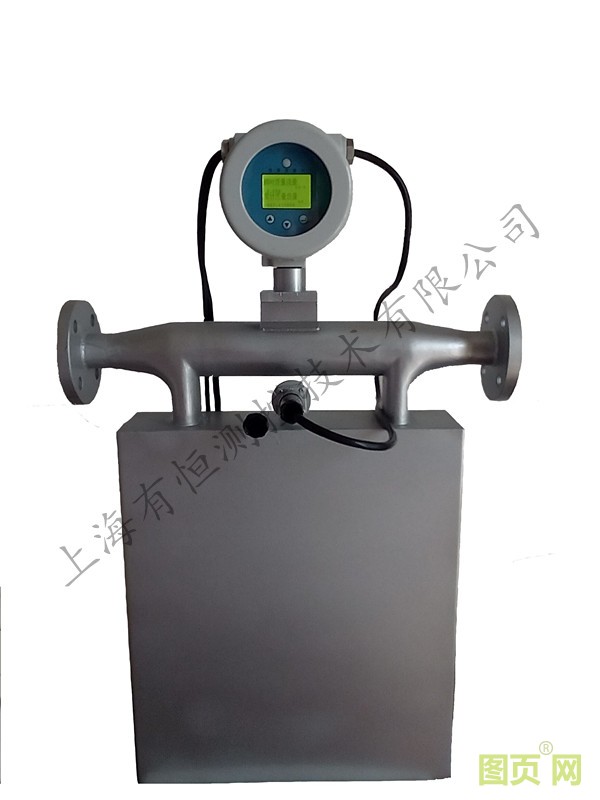

上海有恒UHCMF系列科里奧利質量流量計是一種集多功能為一體的流量測控儀表，可直接測量流體的質量流量、密度和溫度；智能化的流量變送器，可實現多種參數的顯示和組態功能，輸出形式多樣，可中文（或英文）顯示瞬時及累計流量、溫度、密度、濃度及酒度等。其結構由傳感器和變送器兩部分組成。
產品特點
可以直接測量質量流量，不受流體物性（密度、黏度等）影響，測量精確度高。測量值不受管道內流場影響，無上、下游直管段長度的要求。可測量各種非牛頓流體以及粘滯的和含微粒的漿液。可做多參數測量，如同期測量密度、溶液中溶質所含濃度。影響測量精確度因素較多，如零點不穩定形成零點漂移；管路振動；測量管路腐蝕與磨損、結垢等。不能用于低密度氣體的測量，液體中含氣量較大會影響測量值。阻力損失較大。
科里奧利質量流量計產品技術參數：
技術指標參數表（表一）
|
指標名稱 |
技術參數 |
|
質量流量測量準確度 |
±[0.2% +(零點穩定度/瞬時質量流量×100%)] |
|
質量流量測量重復性 |
±(1/2)×[0.2% +(零點穩定度/瞬時質量流量×100%)] |
|
密度測量范圍 |
0.2 g/cm3～3.5g/cm3 |
|
密度測量準確度 |
±0.002g/cm3 |
|
溫度測量范圍 |
-60℃～+200℃ |
|
溫度測量準確度 |
±1℃ |
|
電流輸出 |
4mA～20mA |
|
頻率輸出 |
0Hz～10kHz |
|
批控繼電器觸點容量 |
24V/0.1A |
|
批控繼電器觸點形式 |
常開（用戶訂貨時說明，可改為常閉） |
基本參數
工作環境參數表（表二）
|
名 稱 |
參 數 |
|
流體介質溫度 |
-40℃～+200℃ |
|
工作環境溫度 |
0℃～+40℃ |
|
工作環境濕度 |
≤90% RH，非冷凝 |
|
大氣壓力 |
86kPa～106kPa |
|
變送器供電要求 |
電源電壓: (24±10%)V |
|
整機功率 |
＜ 15W |
規格型號及基本參數表（表三）
|
規格型號 |
公 稱 通 徑 （mm） |
流 量 范 圍 （t/h） |
計 量 范 圍 （t/h） |
工 作 壓 力 上 限 （MPa） |
零點穩定度 （t/h） |
流速因子 （h m/t s） |
|
DN1 |
1 |
0～0.04 |
0.004～0.04 |
30.0 |
0.00001 |
353.68 |
|
DN2 |
2 |
0～0.16 |
0.016～0.16 |
30.0 |
0.00004 |
88.419 |
|
DN3 |
3 |
0～0.35 |
0.035～0.35 |
30.0 |
0.00008 |
39.298 |
|
DN6 |
6 |
0～0.7 |
0.07～0.7 |
30.0 |
0.00016 |
19.649 |
|
DN10 |
10 |
0～1.2 |
0.12～1.2 |
30.0 |
0.0002 |
4.9122 |
|
DN15 |
15 |
0～6.4 |
0.64～6.4 |
4.0 |
0.0011 |
2.1832 |
|
DN25 |
25 |
0～16 |
1.6～16 |
4.0 |
0.002 |
0.9022 |
|
DN40 |
40 |
0～40 |
4～40 |
4.0 |
0.003 |
0.3343 |
|
DN50 |
50 |
0～65 |
6.5～65 |
4.0 |
0.006 |
0.1965 |
|
DN80 |
80 |
0～160 |
16～160 |
2.5 |
0.01 |
0.0873 |
|
DN100 |
100 |
0～250 |
25～250 |
2.5 |
0.015 |
0.0544 |
|
DN150 |
150 |
0～550 |
55～550 |
2.5 |
0.03 |
0.0234 |
上海有恒質量流量計的應用及發展：
石化行業：化工原料，裝車、裝船貿易結算，移動車載式單井計量；
食品行業：酒度、淀粉乳的波美度、糖漿的糖錘度；果汁、植物油、食品添加劑；
制藥行業：制藥廠藥液計量、醫藥化工；
環保行業：脫硫項目，污水處理項目；
科研高校：科研單位、高校等的科研項目；
炭黑行業：煤焦油、碳酸鉀、蒽油等計量；
建材行業：瀝青，石灰漿液（中鐵），玻璃行業測煤焦油、重油等；
氣體計量：乙烯、氯氣、天然氣、SF6氣體（移動箱式裝置）；
在線密度計：礦漿（鉛礦、煤礦)，水泥漿(礦井、油田固井等），砂漿（光伏產業），脫硫石灰漿液（鋼廠、電廠等）；
自控系統：*生產過程控制：通過控制閥或變頻泵進行進料自動調節、定量加料；
*PID控制，DCS、PLC系統控制；
*通過RS-485（MODBUS）或HART通訊功能的軟件，質量流量計能同時實現遠程測量、控制和修改參數等。
測井密度計：用于油田勘探測量井下密度等參數。
物聯網技術：逐步實現現場儀表無線聯網、遠程監控功能，便于現場管理和測控。
為了適應用戶現場要求，我公司不斷攻克技術難關，在特殊使用條件下（低溫-200℃， 高溫300℃），得到應用。
科氏力流量計安裝使用注意事項
（1）由于測量管形狀和設計的差異，同一口徑相近流量范圍不同型號的流量計尺寸和重量差異很大。有些可以直接接到管道上，有些需要加支撐。
（2）注意安裝姿勢和位置，要使測量管內充滿液體，避免測量管內殘留固形物、滯留氣體等。一般來說裝于自下而上流動的垂直管道較為理想，但是對于非直形測量管的流量計裝在垂直管道還是水平管道上取決于管道振動情況和應用條件。
（3）科氏力流量計上下游設置截止閥，并保證無泄漏。控制閥應裝在流量計下游，流量計保持盡可能高的靜壓，以防止發生氣蝕和閃蒸。
（4）注意現場脈動和振動頻率是否接近科氏力流量計的共振頻率，可采取設置脈動衰減器等措施。
（5）科氏力流量計法蘭與管道法蘭連接旋緊螺栓時要均勻，避免產生應力。
（6）定期檢測、清洗測量管道，尤其是強腐蝕性漿液測量管。
（7）注意零點漂移和調零。調零必須在安裝現場進行，流量傳感器排盡氣體，充滿待測流體后在關閉上下游閥門，在接近工作溫度的條件下調零。
