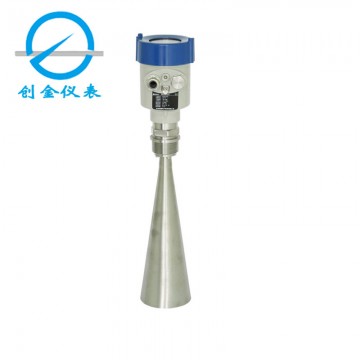

高頻雷達物位計 儲罐液位計堆料高度
IEPE加速度傳感器 單軸三軸一體式加
智能壓力控制 可調液位控制 溫度控
- 量程：
- 0~5m~70m
- 輸出：
- 4～20mA
RDLY-S船用大倉浸水報警傳感器 貨艙液位
產品概述
投入式液位變送器將擴散硅充油芯體封裝在不銹鋼殼體內，前端防護帽起保護傳感器膜片的作用，也能使液體流暢地接觸到膜片，防水導線與外殼密封連接，通氣管在電纜內與外界相連，內部結構防結露設計。液位變送器內置微型信號處理電路，可進行遠程傳輸，具有良好的穩定性和可靠性。產品概述
液位變送器廣泛應用于水利、環保、工業過程控制、石油、化工、醫藥等領域敞開容器的液位測量。該液位變送器根據現場工況可分為電纜式、不銹鋼直插式或高溫導壓管式可選。
原理和結構
液位計基于所測液體靜壓與該液體的高度成比例的原理，采用先進的隔離型擴散硅敏感元件或陶瓷電容壓力敏感傳感器制作而成，將靜壓轉換為電信號，再經過溫度補償和線性修正，轉化成標準電信號（一般為4～20mA/1～5VDC）的一種測量液位的壓力傳感器，又可以稱之為“靜壓液位計、液位變送器、液位傳感器、水位傳感器”。投入式靜壓液位變送器的傳感器部分可直接投入到液體中，變送器部分可用法蘭或支架固定，安裝使用極為方便
這種投入式液位計由一個內置毛細軟管的特殊導氣電纜(或毛細管、波紋管)、一個抗壓接頭和一個探頭組成。投入式液位計的探頭構造是一個不銹鋼筒芯，底部帶有膜片，并由一個帶孔的不銹鋼外殼罩住。液位測量實際上就是在測探頭上的液體靜壓與實際大氣壓之差，然后再由擴散硅傳感器和電子元件將該壓差轉換成4～20mA輸出信號。
原理：傳感器感應水的壓力P=hd (h為水深,d為海水密度)。當水深從0~4m變化時，傳感器輸出4~20mA電流信號，計算機自動判斷報警點數值。當水深到0.5m及2m時發出報警信號！
投入式液位計使用維護注意事項
1、投入式液位計采用電容測量原理，探極的外絕緣層可根據不同的介質相應的絕緣材料（如選用耐高溫、耐腐蝕、抗老化且化學穩定性極高的聚四氟乙烯材料），正常工作中與被測液體之間處于絕緣狀態。安裝時一定注意保護好探極線的外絕緣層，一旦損傷，將導致使用縮短或安裝失敗。探極線安裝結束后，使其全部浸入液體時，探極線與液體（或金屬容器外壁）的絕緣電阻應>20M（用數字萬用表20M測量），測量絕緣電阻時，應將探極線與變送器的連接暫時斷開。
2、液位計露天安裝時，探極線不能裸露于容器外，以免雨天探極線著水出現測量誤差。
3、液位計的外殼或接線盒下部的不銹鋼過程連接部件，必須可靠與容器外壁連接（接地），其接觸電阻不能大于2。
4、在正常工作中，探極線在容器內不能有較大的擺動幅度，否則會出現信號不穩定現象。
5、探極線安裝時，應盡量遠離容器內壁，最小距離不能<100mm。當受條件限制，距離<100mm時，探極線與容器的距離必須保證相對固定。
6、對單線軟探極，多余部分可通過過程聯接件上端拉出后剪掉，然后擰緊押金螺栓，而雙絞線探極，多余部分可盤扎在被測液面以上，絕對不允許將多余部分盤繞在容器底部或有效測量段。
7、在容器內有攪拌或液體可能產生大量氣泡時，為保護探極線和避免液體波動及氣泡而產生的虛假液位，可在容器內裝置已內徑>80mm金屬或非金屬管，管的下端應開口獲流進液孔，液面以下留排氣孔，使用金屬管時，應保證探極線在管內位置相當穩定，必要時對探極線加支撐拉直。
8、使用中發現異常，應關掉電源，停止使用，進行檢查或直接向企業技術部聯系。
9、接供電電源時應嚴格按照工廠提供的產品安裝接線說明進行連接。
10、液位變送器運輸、儲存時應恢復原包裝，存放在陰涼、干燥、通風的庫房?jī)?nèi)。
