上圖18、19中的A、B、C、D、D1尺寸                                                    表4

法蘭尺寸mm

螺栓孔

標準法蘭尺寸

外徑D

厚度A

內徑B

密封面C

分布直徑D1

數量

孔徑

DN25PN16

115

16

32

65

85

4

14

DN50PN16

165

20

46

95

125

4

19

DN80PN16

200

22

64

127

160

8

19

DN100PN16

220

24

75

157

180

8

19

說明：用戶不注明法蘭規格時我公司以 PN16法蘭規格供貨。

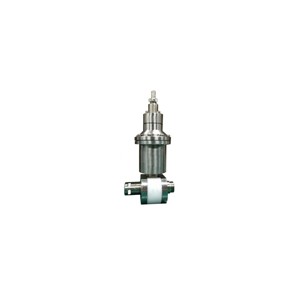

3351LT液位變送器

代碼

變送器結構類型

EB3351

3351型

代碼

傳感器類型

/

金屬電容傳感器

D

單晶硅傳感器

代碼

測量類型

LT

LT型側裝液位變送器（圖19）

LTZ

LT型直裝液位變送器（圖18）

代碼

測量范圍

x

見3351量程范圍表

代碼

準確度等級

1

0.1級

2

0.2級

5

0.5級

代碼

防爆類型

P

普通型

d

隔爆型Ex dⅡBT4

i

本質安全型Ex iaIICT6

代碼

電氣接口

1

M20X1.5內螺紋

2

1/2NPT內螺紋

3

G1/2內螺紋

代碼

顯示表頭

/

無現場顯示

M3

4 1/2位LCD數字顯示器

M5

智能LCD顯示器

代碼

輸出方式

E

(4～20)mA DC

S

(4～20)mA DC  智能型,帶HART協議通訊

代碼

特殊要求

N

無要求

K

帶抗干擾板

代碼

法蘭規格

2  5

1

1”(DN25)

1

JIS 10K

2

JIS 20K

3

JIS 30K

2

2”(DN50）

4

ANSI 150

5

ANSI 300

6

ANSI 400

3

3”(DN80)

7

DIN PN10/16

8

DIN PN25/40

9

GB PN10/40

4

4”(DN100)

0

GB PNPN63

a

HG 20592 PN10/40

b

HG 20592 PN63

C

1

Ø50.5 卡箍

2

Ø64   卡箍

T

非標特殊法蘭/卡箍

代碼

法蘭材質

A

SUS304

B

SUS316

T

特殊材質

代碼

遠傳裝置膜片材料

2

316L不銹鋼

3

哈氏C-276

4

蒙乃爾

5

鉭

T

特殊材質

代碼

噴涂

N

不噴涂

Y

噴涂PTFE

代碼

法蘭安裝位置

H

高壓端

L

低壓端

代碼

插入直徑

/

不帶插入筒

A

（2"）或46mm

B

（3"）或64mm

C

（4"）或75mm

代碼

插入筒長度

L0

平

L1

50mm

L2

100mm

L3

150mm

L4

特殊規格

代碼

填充液

N

常溫硅油

F

高溫硅油

S

氟油

Z

植物油

代碼

導壓接頭

/

不配接頭

C0

1/2NPT內螺紋

C1

NPT1/2錐管外螺紋

C2

M20x1.5外螺紋

C3

特殊定制

選型舉例：

EB3351 LT 4 5 P 1 M5 S N 28 A 2 N H L0 N CO 3351LT型液位變送器，壓力范圍（6-40）kPa,準確度等級為0.5級，普通型帶智能LCD顯示,法蘭DN50PN40,法蘭材質304，膜片316L，高壓端安裝，常溫硅油,配1/2NPT內螺紋導壓接頭等。
