- 輸入信號：
- 1mV/V,2mV/V,3mV/V
- 工作電源：
- 8-40VDC
- 輸出信號：
- 4-20mA/0-20mA/0-5V/0-10V

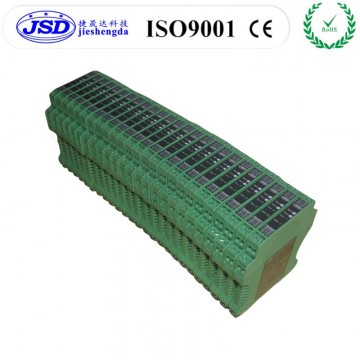

一進一出應變電橋信號隔離變送器 JSD TAB-1001S系列
一進一出壓力(拉力,重力)應變橋(差分)信號隔離變送器
特征：
◆超薄體積,低成本,標準DIN35mm導軌安裝方式
◆三端隔離(輸入、輸出、工作電源間相互隔離)
◆自有專利技術、產品通過CE認證
◆高精度等級(0.1% F.S，0.2% F.S)
◆高線性度(0.1% F.S)
◆高隔離耐壓(3000VDC/60S)
◆極低溫度漂移(100PPM/℃)
◆工業溫度范圍(-45~+85 ℃)
◆產品性能可靠(MTBF＞50萬小時)
◆應變橋(重力,拉力)差分信號輸入:1mV/V, 1.5mV/V,2mV/V,3mV/V等
◆正負輸入信號:0-±1mV/0-±2mV/0-±5mV/0-±10mV等
◆激勵電壓5VDC,10VDC,12VDC可選并帶短路保護
◆激勵電壓帶短路,過流保護,短路時有LED指示燈提示
◆工作電源(5V/12V/15V/24V或8-40VDC等多選)
◆國際標準信號輸出(0-±5V/0-±10V/0-5V/0-10V/1-5V/0-20mA/4-20mA等)
應用：
◆采集壓力,拉力,重力信號放大成標準模擬量信號
◆采集稱重傳感器信號放大成標準或特殊模擬量信號給PLC,DCS采集系統
◆給壓力,拉力,重力傳感器及應變橋提供激勵電壓
◆儀表直流電壓小信號隔離、轉換及放大
◆電子秤信號采集,放大,隔離及遠傳
◆工業現場信號隔離及遠程長線無失真傳輸
◆儀器儀表小信號隔離,采集,放大及無失真遠傳
◆克服各種儀器儀表設備之間的干擾
◆直流小信號隔離、轉換、放大及采集
◆模擬量信號地線干擾抑制及模擬量隔離、采集、變換及遠傳
概述：
捷晟達科技的JSD TAB-1001S系列壓力應變橋隔離變送器是一種是將差分信號(壓力,拉力,重力傳感器設備信號)隔離放大、轉換成按比例輸出的直流信號隔離產品,該壓力應變橋隔離變送器可向壓力傳感器提供一組隔離的高效高精度的基準電壓源, 提供基準電壓源的同時候采傳感器輸出的小信號并進行放大,隔離,遠傳。產品可以為壓力,拉力,重力傳感器提供一組高精度激勵電壓源,該組激勵電壓源電壓可選(5VDC\10VDC\12VDC),該差分信號隔離變送器內部SMD工藝設計及多路高效隔離電源,使該設備的信號輸入(激勵電壓)、工作電源、信號輸出間相互隔離。隔離電壓高達3000VDC以上，該差分變送器采用了光電隔離技術,相比磁電隔離變換器具較強的抗EMC電磁干擾和高頻信號干擾特性,產品廣泛應用在電力、儀器儀表、醫療設備、稱重儀表、工業自動化等工業領域。該產品為國際準DIN 35mm導軌卡槽固定安裝方式，用戶接線即可使用。
產品選型表:
選型參數一覽表 | |||||||
信號輸入代碼 | 激勵電壓代碼 | 工作電源代碼 | 信號輸出代碼 | ||||
1： | 1mV/V | 1： | 5VDC | W： | 8-40VDC | 1： | 4-20mA |
2： | 2mV/V | 2： | 10VDC | 1： | 24VDC | 2： | 0-20mA |
3： | 0-10mV | 3： | 12VDC | 2： | 15VDC | 3： | 0-10mA |
4： | 0-75mV | 3： | 12VDC | 4： | 0-5V | ||
5： | 0-100mV | 4： | 5VDC | 5： | 0-10V | ||
6： | 0-200mV | 6： | 1-5V | ||||
7： | 0-±1mV | 7： | 0-3.3V | ||||
8： | 0-±2mV | 8： | 0-±5V | ||||
9： | 0-±5mV | 9： | 0-±10V | ||||
X： | 0-±10mV | ||||||
U： | 用戶自定義 | U： | 用戶自定義 | U： | 用戶自定義 | U： | 用戶自定義 |
備注：如需要特殊參數，可為您專業訂制生產，需交流供電請選擇本公司的交流電源。 | |||||||
型號舉例：
例1：信號輸入：0-1mV/V 激勵電壓5VDC； 工作電源：12VDC； 信號輸出：0-10V；產品型號：JSD TAB-1001S-1135
例2：信號輸入：2mV/V 激勵電壓10VDC； 工作電源：24VDC； 信號輸出：4-20mA；產品型號：JSD TAB-1001S-2211
例3：信號輸入：0-±5mV激勵電壓12VDC； 工作電源：36VDC； 信號輸出：0-±10V；產品型號：JSD TAB-1001S-93W8
特性參數表:
特性標識 | 參數名稱 | 測試條件 | 最小 | 典型值 | 最大 | 單位 | ||
隔離特性 | 隔離電壓 | AC,50Hz,時間為1分鐘, 濕度<70%,漏電流<1mA | 3000 | V(rms) | ||||
傳輸特性 | 增益 | 1 | mV/V | |||||
增益溫漂 | 100 | ppm/℃ | ||||||
非線性度 | 0.1 | 0.2 | %FSR | |||||
輸入特性 | 信號輸入 | 電壓 | 0 | 1000 | 5000 | mV | ||
輸入失調電壓 | 2 | 5 | uV | |||||
輸入阻抗 | 電壓 | 0.3 | 1 | M | ||||
輸出特性 | 信號輸出 | 電壓 | -10 | 10 | V | |||
電流 | 0 | 20 | mA | |||||
精度 | 0.1 | 0.2 | %FSR | |||||
負載能力 | 電壓 | Vout=10V | 2 | kΩ | ||||
電流 | 0 | 350 | 500 | Ω | ||||
頻率響應 | -3DB | 1 | KHz | |||||
響應時間 | ≤1 | mS | ||||||
信號輸出紋波 | 不濾波 | 10 | 20 | mVRMS | ||||
信號電壓溫漂 | -45~+85 ℃工作范圍內 | 0.2 | mV/℃ | |||||
電源輸 入特性 | 工作電源 | 電壓 | 5 | 24 | 40 | VDC | ||
功耗 | 0.5 | 1 | W | |||||
范圍 | -10 | +10 | % | |||||
輸出電壓 | 激勵電壓 | 給傳感器供電(可選配) | 5 | 10 | 12 | VDC | ||
其它特性 | 工作環境溫度 | -45 | 85 | ℃ | ||||
貯存環境溫度 | -55 | 105 | ℃ | |||||
產品重量 | 65 | g | ||||||
產品尺寸 | 115*100*12.5 | mm | ||||||
備注:常規產品負載≤350Ω,如果要求負載為500Ω的產品,請訂貨時說明。其他參數的也可訂制. | ||||||||
引腳功能說明
引腳描述 | 功能描述 | 引腳描述 | 功能描述 | 封裝方式 |
1 | 工作電源Power + | 5 | 信號輸入Signal In + | 國際 標準 DIN35 導軌 安裝 |
2 | 工作電源Power - | 6 | 信號輸入Signal In - | |
3 | 信號輸出Signal Out + | 7 | 激勵電壓Excitation Voltage + | |
4 | 信號輸出Signal Out - | 8 | 激勵電壓Excitation Voltage - |
使用注意事項：
1、使用前，請仔細閱讀產品說明書，如有疑問，請與本公司技術支持或售后服務聯系；
2、請不要將產品安裝在危險區域使用，產品工作電源為直流電源，嚴禁使用220V交流電源給產品
做為工作電源，“NC”腳不能與任何外部電路連接，否則會損傷產品本身；
3、本文產品布板尺寸圖均以“mm”和“英寸”為單位；
4、產品質保3年，從發貨之日計算，質保期間，產品正常使用過程中出現產品質量問題均由本
公司免費維修或更換；
5、嚴禁私自拆裝產品，防止產品失效或發生故障；
6、本文參數除特殊說明外，都是在Ta=25℃，濕度<75%，輸入標稱參數和輸出額定負載時測得；
7、本文所有指標測試方法均依據本公司企業標準；
