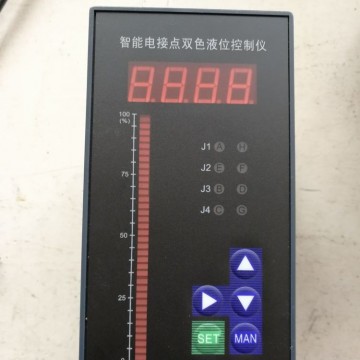

浙江頂威_ 液位控制器TS804-02-23-
浙江頂威_ DWP-802精巧型壓力變送器
浙江頂威_ 45L8、45C8、45C9、45L9
浙江頂威_ 雙屏單回路測控儀DS403-
浙江頂威_ C903-01-23-HLP數顯溫度
浙江頂威_ 雙屏單回路測控儀D903-0
浙江頂威_ 智能單回路測控儀C703-02
浙江頂威_ C803-02-23-HLP數顯溫度
DWP194E-2S4/9S4多功能電力儀表用戶手冊
一. 概述
DWP194系列產品是一種具有可編程測量、顯示、數字通訊和電能脈沖變送輸出等多功能智能儀表，能夠完成電量測量、電能計量、數據顯示、采集及傳輸，可廣泛應用變電站自動化、配電自動化、智能建筑、企業內部的電能測量、管理、考核。測量精度為0.5級，實現LED現場顯示和遠程RS-485數字接口通訊，采用MODBUS-RTU通訊協議。
二.技術參數
性能 | 參數 | ||
輸入測電壓顯示 | 網絡 | 三相三線、三相四線 | |
電 壓 | 額定值 | AC100V、400V（訂貨時請說明） | |
過負荷 | 持續：1.2倍 瞬時：2倍/10s | ||
功耗 | 〈1VA（每相） | ||
阻抗 | 〉300kΩ | ||
精度 | RMS測量，精度等級0.5 | ||
電 流 | 額定值 | AC1A、5A（訂貨時請說明） | |
過負荷 | 持續：1.2倍 瞬時：2倍/10s | ||
功耗 | 〈0．4VA（每相） | ||
阻抗 | 〈20MΩ | ||
精度 | RMS測量，精度等級0.5 | ||
頻率 | 40~60Hz,精度0.1Hz | ||
功能 | 有功、無功、視在功率，精度0.5級 | ||
電能 | 四相限計量，有功精度0.5級，無功精度1級 | ||
顯示 | 可編程、切換、循環的2、3、4排LED顯示 | ||
電源 | 工作范圍 | AC、DC 80~270V | |
功耗 | ≦5VA | ||
輸出 | 數字接口 | RS-485、MODBUS-RTU協議 | |
脈沖輸出 | 2路電能脈沖輸出，光耦隔離 | ||
環境 | 工作環境 | -10~55℃ | |
儲存環境 | -20~75℃ | ||
安全 | 耐壓 | 輸入和電源>2kV,輸入和輸出>2kV,電源和輸出>1kV | |
絕緣 | 輸入、輸出、電源對機殼>5MΩ | ||
外形 | 尺寸 | 120x120x12896x96x128（長、寬、深） | |
重量 | 0．6gk | ||
