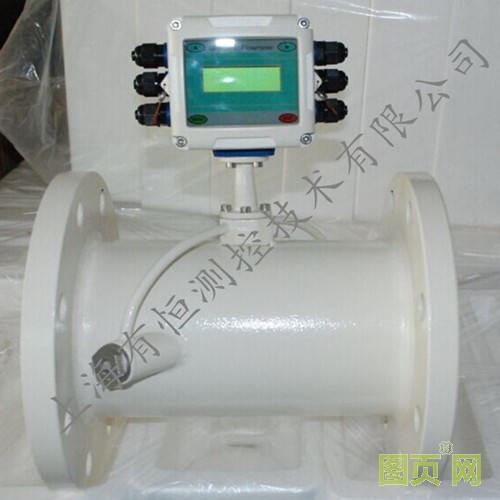

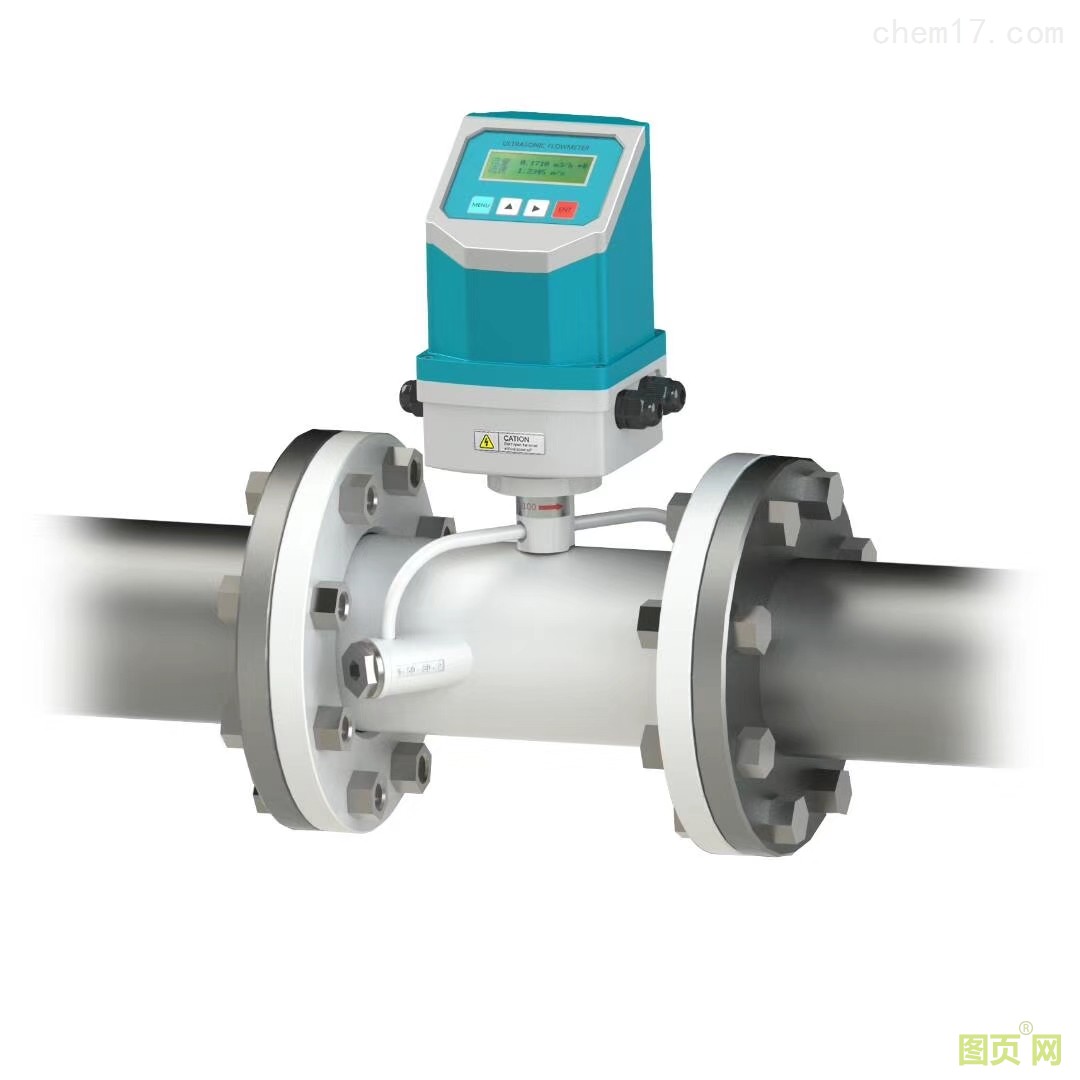

上海有恒UHTUF-2000系列超聲波流量計測量原理當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速。零流量時，兩個傳感器發射和接收聲波所需的時間完全相同（可實際測量零流量的技術），液體流動時，逆流方向的聲波傳輸時間大于順流方向的聲波傳輸時間。

上海有恒超聲波流量計的特點 ：

1． 測量線性度優于0.5％，重復性精度優于0.2%，高達40皮秒的時差測量分辨率，使測量精度達到±1%。

2． 每個測量周期中128次數據采集輔助以新研發的流量計時差分析軟件，性能優異，顯示數據更穩定、準確、線形度更好。

3． 隔離型RS485雙接口，流量計與二次表之間可通過RS485總線通訊，傳輸距離千米以上。

4． 帶有三路精度0.1%的模擬輸入接口，可連接溫度壓力等信號。

5． 1路4-20毫安模擬輸出可作為流量/熱量變送器。

6． 2路3線制PT100電阻信號輸入可作為熱量表。

7． 3路4-20毫安模擬輸入，可以作為數據采集器, 模擬輸入接口也可以作為數字輸入接口使用。

8． 帶有雙路隔離型可編程OCT輸出，用于輸出累計脈沖、工作狀態等。

9． 污水管道測量效果好，可以對絕大多數污水管道進行穩定可靠測量。

10． 超聲波傳感器可以選擇外夾式，插入式，管段式，還可以支持任意角度安裝的水表傳感器，包括平行雙插入傳感器。

11． 具有一個雙向串行外設通用接口，可以直接通過串聯的形式連接多個諸如4-20毫安模擬輸出 板、頻率信號輸出板、熱敏打印機、數據記錄儀等外部設備。

12． 流量計工作用參數可以固化到機內的FLASH存儲器中，不會發生參數丟失的問題。固化的工作參數可以選擇上電時自動調出。

13． 硬件模塊化設計。有主板模塊、4-20毫安輸出模塊、脈沖輸出模塊、打印機模塊、并口鍵盤 顯示模塊、串口鍵盤顯示模塊等組成，用戶可根據需要選擇。

14．MODBUS協議、MBUS協議、FUJI擴展協議、簡易水表協議等不同的軟件通信協議供用戶選 用。推薦的協議是MODBUS-RTU或MODBUS-AHTI協儀

15． 日累計可記錄前64天，月累積前32個月（2年），并且增加了年月錄內容。年月日累積數據都可以通過MODBUS協議讀出。

16． 16次上斷電時間流量計記錄。數據都可以通過MODBUS協議讀出。

17． 定時打印、數據輸出功能，自動顯示下次打印輸出的時間，22項可編程定時打印內容。定時打印功能能夠實現數據的自動定時輸出或者是自動記錄。

18． OCT1累計脈沖輸出的脈沖寬度可以在6毫秒-1秒之間設定。出廠默認值是200毫秒。

19． 帶有鍵盤顯示器并行接口，連接顯示組件可組成簡易流量計。

20． 串口鍵盤顯示組件可直接連接在串口上，參數設置完成后即可帶電拔插。

21． 具有依靠流體聲速判斷流體種類的功能，可以對流體類型做出識別。

22． 具有一個可編程內置的定量控制器。可使用外部輸入信號或者是MODBUS指令啟動。 23． 單一24V（-1000M使用DC 8～36V）直流電源工作。工作電流小于50毫安 。（在不連接顯示器，蜂鳴器不鳴響的條件下）。

超聲波流量計正確選型才能保證超聲波流量計更好的運行。選用什么種類的超聲波流量計應根據被測流體介質的物理性質和化學性質來決定，使超聲波流量計的通徑、流量范圍、襯里材料、電極材料和輸出電流等都能適應被測流體的性質和流量測量的要求。

1、精密功能檢查

精度等級和功能根據測量要求和使用場合選擇儀表精 度等級，做到經濟合算。比如用于貿易結算、產品交接和能源計量的場合，應該選擇精度等級高些，如1.0級、0.5級，或者更高等級; 用于過程控制的場合，根據控制要求選擇不 同精度等級;有些僅僅是檢測一下過程流量，無需做精確控制和計量的場合，可以選擇精度等級稍低的，如1.5級、2.5級，甚至 4.0級，這時可以選用價格低廉的插入式超聲波流量計。

2、可測量的介質

測量介質流速、儀表量程與口徑 測量一般的介質時，超聲波流量計的滿度 流量可以在測量介質流速0.5—12m/s范圍內 選用，范圍比較寬。選擇儀表規格(口徑)不一 定與工藝管道相同，應視測量流量范圍是否，在流速范圍內確定，即當管道流速偏低，不能滿足流量儀表要求時或者在此流速下測量準 確度不能保證時，需要縮小儀表口徑，從而提 高管內流速，得到滿意測量結果。
