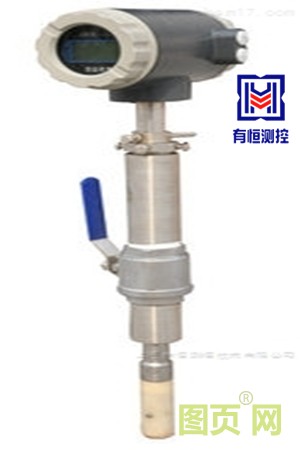

型號:

LDC系列

口 徑:

DN200 - DN2000

精 度:

± 1.5%  ±1.0%  ± 0.5%

低導電率 :

15μs/cm

測量范圍 :

推薦使用范圍： 0.5m/s～10m/s連續可調
較大使用范圍：0.3m/s～15m/s連續可調

介質溫度 :

-20- +180℃

環境溫度 :

-20- +60℃

流體壓力 :

≤ 1.6MPa

防護等級 :

傳感器 　　轉換器
IP67 　　　IP67
IP68 　　　IP67

材 質:

探頭材質為 304不銹鋼, 電極材質為316不銹鋼,絕緣層為PTFE.

電氣接口 :

M20×1.5,1/2〞NPT

顯示方式 :

標準雙線液晶顯示 ,可同時顯示瞬時和累積流量。

電 源:

220VAC 50HZ 24VDC

防爆等級：

Exd[ia]iam ll CT5

信號輸出：

1、開關量可設為： 脈沖輸出 ,
高 /低流量報警；
空管報警；
流量方向示意；
故障報警；
2、電流輸出：4-20mA輸出。

組態方式：

1、通過三個手動鍵現場組態。
2、通過遙控器現場組態。
3、通過手操器進行現場組態。
記憶：EEPROM不會消失之記憶體，無需電池保存。

內徑

80

100

125

150

200

250

300

350

Qmin（m3/h）

1.8

2.82

4.41

6.36

11.3

17.6

25.4

34.6

Qmax（m3/h）

271.0

424.0

662.0

954.0

1690

2650

3810

5190

內徑

400

450

500

550

600

700

800

900

Qmin（m3/h）

45.2

57.2

77.6

85.5

101.0

138.0

180.0

229.0

Qmax（m3/h）

6780

8570

10600

12800

15200

20700

27100

34300

內徑

1000

1100

1200

1400

1600

1800

2000

2200

Qmin（m3/h）

282.0

342.0

407.0

554.1

732.7

916.0

1131.0

1368.4

Qmax（m3/h）

42400

51300

61000

83121

108566

137404

169635

205258

材料

耐腐蝕性能

316L不銹鋼

1適用于工業、生活用水，原水井水，城市污水等中性溶液
2弱腐蝕性酸、堿、鹽介質如碳酸、醋酸等

哈氏合金C

1適用于耐氧化性酸，如硝酸、混酸、鉻酸與硫酸的混合物
2耐氧化性鹽類或其它氧化劑環境的腐蝕如Fe、Cu
3對海水、堿溶液，氧化物溶液有極好的耐腐蝕性
4不適用：鹽酸

哈氏合金B(yǎng)

1對于非氧化酸、堿、鹽如硫酸、磷酸、氫氟酸有良好的腐蝕性
2不適用：硝酸

鈦

耐海水，各種氯化物忽然次氯酸鹽及多種氫氧化物的腐蝕

鉭

除了氫氟酸外，幾乎能耐一切化學介質的腐蝕。但價格昂貴

鉑

適用所有的酸堿鹽溶液（發煙硫酸及硝酸）

碳化鎢

具有優異的耐磨性能，專用于泥漿、紙漿等磨損性介質

襯里材料

耐腐蝕性能

工作溫度

適用范圍

氯丁橡膠Ne

耐一般低濃度酸堿鹽的腐蝕

-20～70℃

工業用水污水低濃度酸堿鹽

聚氨酯橡膠PO

有極好的耐磨性能,專用于強磨損性漿液,不耐腐

-10～60℃

含固體顆粒的液體(水泥漿礦漿等)

聚全氟乙丙烯FEP

1耐熱耐腐蝕性與PTFE相當
2機械強度高,抗磨損性能好
3內表光滑，不易粘附沉淀物
4有很好的耐負壓,抗真空作用

-40～180℃

除砂漿等強磨損性介質外的所有流體。與PTFE一樣,能用于飲料等有衛生要求的介質

聚四氟乙烯PTFE

幾乎可以抵抗所有化學介質的腐蝕,抗磨損性能較差

-40～180℃

不能用于負壓管道及磨損性較強的流體
