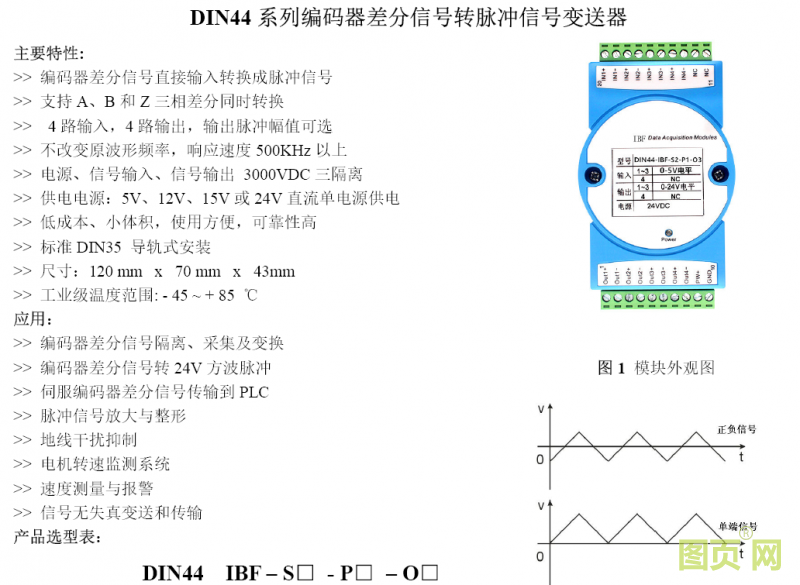

- 差分轉集電極：
- 集電極NPN/PNP信號互轉
- 單端轉集電極：
- 5V差分轉集電極
- 編碼器差分轉換：
- AB相脈沖轉換器
通用參數
|
參數名稱 |
測試條件 |
最小 |
典型值 |
最大 |
單位 |
|
|
隔離電壓 |
1min |
1500 |
3000 |
|
VDC |
|
|
信號輸入 |
幅值（VP-P） |
|
0.2 |
10 |
60 |
V |
|
頻率 |
|
0 |
10 |
500 |
kHz |
|
|
輸入阻抗 |
|
10 |
|
|
kΩ |
|
|
輸入電流 |
5V輸入 |
|
0.45 |
|
mA |
|
|
信號輸出 |
幅值（VP-P） |
O1:輸出電平0-5V |
|
5 |
|
V |
|
頻率 |
|
0 |
10 |
500 |
kHz |
|
|
電壓（高電平） |
O1:輸出電平0-5V |
|
5 |
|
V |
|
|
電壓（低電平） |
|
0 |
0.05 |
V |
||
|
電流（高電平） |
|
2 |
5 |
mA |
||
|
電流（低電平） |
|
2 |
8 |
mA |
||
|
電壓 |
O4:集電極開路輸出 |
|
5 |
30 |
V |
|
|
電流 |
|
3 |
10 |
mA |
||
|
響應時間 |
|
|
1500 |
|
ns |
|
|
輔助電源 |
電壓 |
用戶自定義 |
3.3 |
12 |
24 |
VDC |
|
電流 |
VD=12V |
|
150 |
|
mA |
|
|
輔助電源功耗 |
|
|
2 |
|
W |
|
|
工作環境溫度 |
|
-45 |
|
85 |
℃ |
|
|
貯存溫度 |
|
-45 |
|
85 |
℃ |
|
引腳定義：
|
引腳 |
名 稱 |
描 述 |
引腳 |
名 稱 |
描 述 |
|
1 |
OUT1+ |
信號輸出1正端 |
11 |
GND1 |
信號輸入端地線 |
|
2 |
OUT1- |
信號輸出1負端 |
12 |
GND1 |
信號輸入端地線 |
|
3 |
OUT2+ |
信號輸出2正端 |
13 |
IN4- |
信號輸入4負端 |
|
4 |
OUT2- |
信號輸出2負端 |
14 |
IN4+ |
信號輸入4正端 |
|
5 |
OUT3+ |
信號輸出3正端 |
15 |
IN3- |
信號輸入3負端 |
|
6 |
OUT3- |
信號輸出3負端 |
16 |
IN3+ |
信號輸入3正端 |
|
7 |
OUT4+ |
信號輸出4正端 |
17 |
IN2- |
信號輸入2負端 |
|
8 |
OUT4- |
信號輸出4負端 |
18 |
IN2+ |
信號輸入2正端 |
|
9 |
PW+ |
電源正端 |
19 |
IN1- |
信號輸入1負端 |
|
10 |
GND |
電源負端 |
20 |
IN1+ |
信號輸入1正端 |
