適用環境

A、被測介質對變送器接頭和隔離膜片有腐蝕作用時；

B、需將高溫被測介質與變送器隔離時；

C、被測介質中有固體懸浮物或介質粘度高，易堵塞時；

D、被測介質用引壓管引出易結晶或固化時；

E、更換被測介質需沖洗以防交混時；

F、須保持衛生條件，防止污染時。

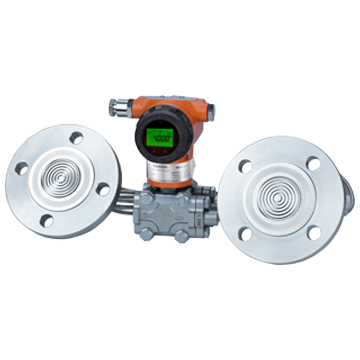

圖20 雙遠傳壓力變送器

提供多種結構材料，遠傳裝置組件焊接結構可靠性強。充液腔低容積設計，以減少環境溫度影響，根據用戶要求，內充普通硅油使用溫度范圍（-40～105）℃；內充高溫硅油使用溫度范圍（15～315）℃（要求環境溫度≥10℃。北方寒冷環境下，一般要在毛細管外加伴熱帶）。

遠傳裝置工作壓力上限是用戶選擇遠傳裝置的額定值；工作壓力不得低于7kPa（絕對壓力)。對于腐蝕介質，選擇隔離膜片材料參見附錄3（僅作用戶選用時參考）。

  帶遠傳裝置的差壓/壓力變送器選型表

法蘭配件選型參數

 遠傳法蘭裝置主要由1199系列法蘭和毛細管組成。1199系列法蘭分為：1199PFW型扁平式遠傳法蘭、1199EFW型插入筒式遠傳法蘭、1199FFW型齊平式遠傳法蘭、1199RFW型安裝式遠傳法蘭、1199RTW型螺紋安裝式遠傳法蘭。

圖21  1199PFW型扁平遠傳法蘭外形尺寸         圖22   1199EFW型插入筒遠傳法蘭外形尺寸

       圖23 1199RFW型安裝式遠傳法蘭尺寸圖     圖24  1199FFW型安裝式遠傳法蘭尺寸圖

圖25 1199RTW型螺紋安裝式遠傳法蘭尺寸圖

說明：

1、在真空場合溫度極限降低。

2、如果壓力超過590kPa,溫度方可使用到315℃；反之，則低于315℃。內充高溫硅油時，要求法蘭接頭，毛細管，變送器本體等有高溫硅油的部位所處的環境溫度要10℃。在北方寒冷條件下，一般都在毛細管外加伴熱帶，以使硅油不會凝固。

3、選型代碼寫在毛細管代碼后面。
