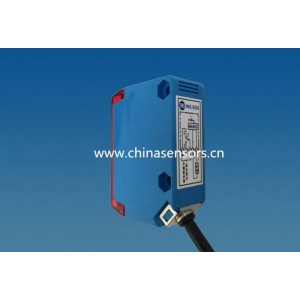

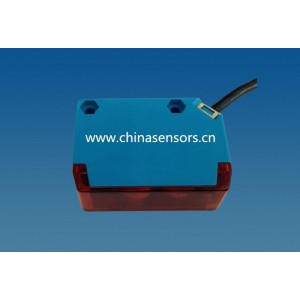

產品型號

PE.BGS.DR

PE.BGS.RR

PE.BGS.TB

檢測距離

2米，3米，5米，7米

 1~8m

0~20m

標準檢測物體

100*100mm白紙

50mm以上不透明物體

10mm以上不透明物體

差動距離

檢測距離的20%以下

—

—

光源(光波長)

紅外調制光（950nm）

紅外調制光（950nm）

紅外調制光（950nm）

指向角

—

1~5°

投/受光器：各3~20   °

電源電壓

DC10~30V±10%  脈動(p-p)10%以下

消耗電流

20mA  Max     （不包括負載）

負載電流

100mA Max

電路保護

電源反向保護、輸出短路保護（注釋1）、輸出逆接保護

動作輸出類型

 NPN  /   PNP / 繼電器輸出  可選

響應時間

晶體管

1ms 、0.25ms 可選

繼電器

 < 30ms

指示燈

單指示燈：紅色動作指示燈

靈敏度調整

單回轉開關，順時針增大

動作模式

Light ON / Dark ON通過外部導線切換（注釋2）

電氣壽命

10萬次以上（開閉頻率1,800次/小時）

使用環境照度

太陽光：100,000lx  ;    白熾燈：5,000lx

周圍環境溫度

動作時：-20～+65℃     保存時：-30～+80℃ （不結冰、不結露）（注釋3）

周圍環境濕度

動作時：45～85％RH     保存時：35～95％RH （不結露）

絕緣電阻

20MΩ以上（DC500V兆歐表）

耐振動

耐久

上下振幅 1.5mm  頻率10～55Hz  X、Y、Z各方向 2h

誤操作

上下振幅 1.5mm  頻率10～55Hz  X、Y、Z各方向 3h

耐沖擊

耐久

 500m/s²     X、Y、Z各方向 3次

誤操作

100m/s²     X、Y、Z各方向3次

保護結構

IEC規格IP67

連接方式

導線引出式（導線長1.5m）4芯, Φ4.0mm

質量(捆包)

約250g

約270g

約420g

材質

外殼

耐熱ABS

透鏡部

丙烯酸酯樹脂

配件

個別

——

反光板

——

標配

規格書

備  注： 以上漫反射檢測距離為100*100mm白色標準反射板所得；
注釋1： 光電開關的短路保護由ASIC中的比較器通過監測輸出回路中的一個電阻實現,當電阻上的電壓超過一定的閾值時，輸出NPN管被關斷（響應時間為100ns）。電路延時20ms后，重新監測電阻上的電壓；
注釋2： 參考Light On/Dark On 真值表；
注釋3： 需要高溫/低溫（-40℃-100℃）工作，請聯系IMS。

Light On/Dark On 真值表

輸出回路圖

繼電器輸出回路圖

尺寸圖
