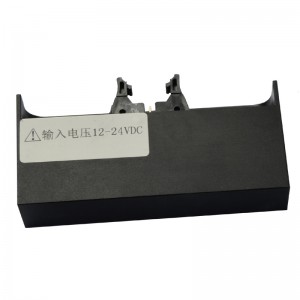

我公司自行開發研制的MGS-H8是一種用于磁道導航式無人駕駛的AGV小車的磁導向傳感器（又稱磁導航傳感器）。傳感器安裝在無人駕駛的AGV小車上，傳感器與導向磁條相距5-30mm，小車在運行過程中，如小車與軌道發生偏移，傳感器內置的8位開關會有1位或多位的狀態會發生改變，系統會根據傳感器開關狀態組合代碼的不同發出各種指令，使小車能正確地沿著軌道行駛；8位開關均以NPN集電極開路的方式輸出，用戶可根據需要用某個開關控制工作電流小于100毫安的負載。
MGS-H8為我公司MGS-R8的升級優化版導向傳感器，它采用國外進口高靈敏磁傳感器及大規模集成邏輯處理電路制成，具有更好的靈敏度，只要傳感器探測面處的磁場高于6GS即可進行偏移量檢測；其結構、性能及應用環境與日本進口的8位開關量輸出型磁導航傳感器相同，可互換使用，它的價格低于進口產品，具有極高的性價比。
二：MGS-H8磁導航傳感器主要參數：
項目
參數
備注
規格/型號
MGS-H—S-20-C10
產品代碼
MGS-H8
主體材質
鋁合金
電源電壓
9-24VDC
負載電流
100ｍＡ ( max)
輸出信道
8路
輸出類型
開關量
感應距離
5-30mm
測量偏移范圍
±60mm
輸出方式
NPN集電極開路輸出
信號幅度
VOL≤0.6V
VCC=12V
VOH≥11V
保護類型
短路保護、極性保護
絕緣電阻
50MΩ (min)
電氣連接
10PIN簡牛連接器
符合MIL-C-83503標準插座
抗拉強度
5kg
插座與殼體間
使用壽命
3年
環境溫度
0—75℃
濕度
90% max
機械振動
7g
ｆ=20—400Hz,每個方向
機械沖擊
10g/8ms
1000次，每個方向
防護等級
IP65
ESD保護
4.5KV
電場干擾
200V/m
安裝使用
適配磁條
50×1.2，距磁條中心線30mm高處場強不小于6Gs
安裝方向
傳感器中心線與磁條中心線對齊
應用領域
自動導引車AGV
無軌移動貨架、物流揀選等行業
自動手推車AGC
