SunYuan超小體積、低成本、高精度標準DIN35導軌安裝的隔離變送器，是二線制電壓信號隔離配電模塊，可實現兩線制電壓輸入配電型傳感器和電橋（稱重）檢測電路的電壓信號配送。

      產品設計為（單路1X1 / 雙路2X2 / 三路3X3）低成本、小體積的標準DIN35導軌安裝方式，內部包含電流信號調制電路，電磁隔離變換電路及信號還原解調電路。供電電壓范圍12-32VDC，輸入等效電阻小、線性度高，信號輸入與輸出之間可達到3000VDC隔離耐壓。產品使用十分方便，無需外圍器件，即可實現兩線制電壓輸入配電型傳感器和電橋（稱重）檢測電路的電壓信號隔離輸出功能，用戶設計時可參考典型應用電路圖。SMD工藝結構及新技術隔離措施使該器件能達到：信號輸入與輸出3KVDC隔離（全隔離型），并且能滿足工業級寬溫度、潮濕、震動的現場惡劣工作環境要求。

產品特點
●  多路二線制傳感器電壓信號隔離配電轉換
●  精度誤差等級：非隔離型0.1級；隔離型0.2級
●  內置線性化處理和長線補償電路（非線性度<0.05%）
●  各通道之間、信號輸入與輸出之間 3KVDC全隔離
●  給傳感器供電電壓范圍12-32VDC
●  輸入等效電阻小、線性度高
●  低成本、小體積IC封裝和DIN35導軌安裝方式
●  工業級溫度范圍: - 25℃ ~ + 70℃

典型應用
●  PLC/DCS從傳感器直接獲取電壓信號
●  位移、電位器信號采集隔離與控制
●  工業現場地線干擾抑制
●  稱重信號轉換成標準4-20mA模擬信號
●  壓力傳感器信號采集及配電
●  模擬信號遠程無失真?zhèn)鬏?nbsp;
●  電橋（稱重）檢測電路的電壓信號配送

產品選型舉例
例1：  三路兩線制電壓信號隔離采集器；DIN35導軌安裝，電壓信號輸入；隔離采集信號輸出：4-20mA；
             產品型號：  DIN 3X3  ISO V-4-20mA

單路兩線制電壓信號隔離采集器典型應用

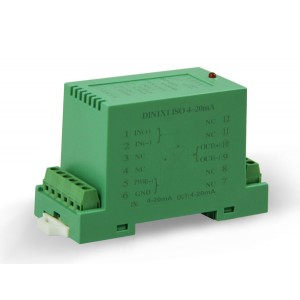

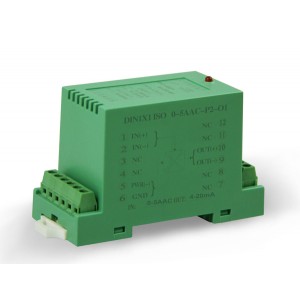

DIN  1X1 / 2X2 / 3X3系列產品外型尺寸及接線端子描述（產品商標型號打印在外殼上）
