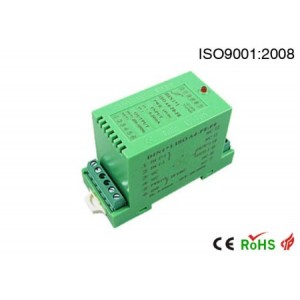

宇電E5系列工控模塊

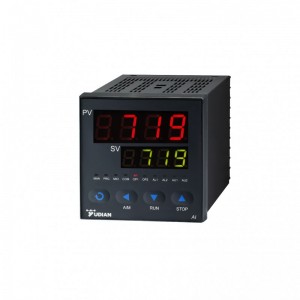

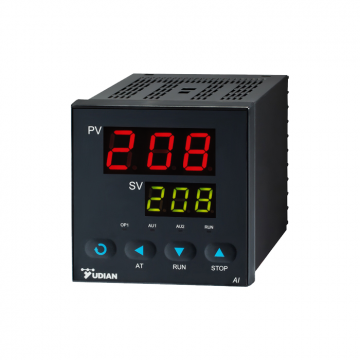

宇電AI-719人工智能溫控器/調節器
宇電AI-302MB7型8燈閃光報警器
宇電AI-702M型兩路測量顯示報警儀
宇電可控硅電爐控制柜
AI-716型高精度智能溫控器
11 概述
1.1 主要特點
●輸入可自由選擇熱電偶、熱電阻、電壓、電流并可擴充輸入及自定義非線性校正表格，測量精度達0.1級。
●采用先進的AI人工智能PID調節算法，無超調，具備自整定（AT）功能及全新的精細控制模式。
●采用先進的模塊化結構，提供豐富的輸出規格，能廣泛滿足各種應用場合的需要，交貨迅速且維護方便。
●重視節能與環保的設計理念，采用高品質元件實現低功耗與低溫漂，有效節約客戶能源。
●每秒12.5次測量采樣數率，最小控制周期達0.24秒，能適應快速變化對象的控制精度。
●人性化設計的操作方法，易學易用。
●允許自編輯操作權限及界面，并可自設定密碼，形成“定制”自己的儀表。
●全球通用的100－240VAC輸入范圍開關電源或24VDC電源供電，并具備多種面板及外型尺寸供選擇。
●抗干擾性能符合在嚴酷工業條件下電磁兼容（EMC）的要求。
注意事項
●本說明書介紹的是V8.2的AI-719/719P型人工智能PID溫度控制器，本說明書介紹的功能有部分可能不適合其
他版本儀表。儀表的型號及軟件版本號在儀表上電時會在顯示器上顯示出來，用戶使用時應注意不同型號和版本儀表
之間的區別。務必請用戶仔細閱讀本說明書，以正確使用及充分發揮本儀表的功能。
AI儀表在使用前應對其輸入、輸出規格及功能要求來正確設置參數，只有配置好參數的儀表才能投入使用。2
1.2 型號定義
AI系列儀表硬件采用了先進的模塊化設計。AI-719/719P儀表最多允許安裝5個模塊，輸出、報警、通訊及其他功
能均可按需求選擇相應的模塊，模塊可以與儀表一起購買也可以分別購買，自由組合。儀表的輸入方式可自由設置為
熱電偶、熱電阻和線性電壓（電流）， AI-719/719P型儀表型號共由9部分組成，例如：
AI－719 A N X3 L3 N S4 － 24VDC －(F2)
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨
這表示一臺儀表：①基本功能為AI-719型；②面板尺寸為A型（96×96mm）；③輔助輸入（MIO）沒有安裝模
塊；④主輸出（OUTP）安裝線性電流輸出模塊；⑤報警ALM安裝L3雙路繼電器觸點輸出模塊；⑥輔助輸出（AUX）
沒有安裝模塊；⑦通訊接口（COMM）裝有自帶隔離電源的光電隔離型RS485通訊接口S4；⑧儀表供電電源為
24VDC電源；⑨擴充輸入規格為F2型（輻射式高溫溫度計）；以下為儀表型號中9個部分的含義。
① 表示儀表基本功能
AI-719（0.1級精度的高精度AI人工智能調節器，手自動無擾動切換，多種報警模式及變送、通訊等功能
AI-719P（在AI-719基礎上增加50段時間程序控制功能）
② 表示儀表面板尺寸規格
A 面板96×96mm，開口92×92mm，插入深度為100mm
A2 在A基礎上增加25段4級亮度光柱顯示功能，面板96×96mm，開口92×92mm，插入深度為100m
B 面板160×80mm（寬×高），橫式，開口152×76mm，插入深度為100mC 面板80×160mm（寬×高），豎式，開口76×152mm，插入深度為100mm
C3 在C基礎上增加50段2級亮度光柱顯示功能，其余同C面板
D 面板72×72mm，開口68×68mm，插入深度為95mm
D6 面板48×48mm，開口45×45mm，插入深度為95mm
E 面板48×96mm（寬×高），開口45×92mm，插入深度為100mm
E2 在E基礎上增加25段4級亮度光柱顯示功能，其余同E面板
E5 尺寸48×96mm（寬×高×深），DIN導軌安裝模式，可外接E8鍵盤及顯示器進行設置及操作
F 面板96×48×110mm（寬×高），開口92×45mm，插入深度為100mm
③表示儀表輔助輸入（MIO）安裝的模塊規格：可安裝I2、I4、K3、V等模塊，N表示沒有安裝，下同。
④表示儀表主輸出（OUTP）安裝的模塊規格：可安裝L1、L2、L4、L5、W1、W2、G、K1、K3、X3、X5等模塊。
⑤表示儀表報警（ALM）安裝的模塊規格：可安裝L0、L2、L3、L4、W1、W2、G等模塊。
⑥表示儀表輔助輸出（AUX）安裝的模塊規格：可安裝L0、L1、L2、L3、L4、W1、W2、G、K1、X3、X5等模塊。
⑦表示儀表通訊（COMM）安裝的模塊規格：可安裝S、S4、V等模塊
⑧表示儀表供電電源：不寫表示使用100~240VAC電源，24VDC表示使用20-32VDC或AC電源
⑨表示儀表擴充的分度表規格（如沒有，則不寫），AI-719/719P已存儲了常用的熱電偶、熱電阻輸入規格（詳見
后文技術規格），但如果使用以上規格以外的輸入信號，允許用戶擴充一種輸入規格。
注1：本儀表采用自動調零及數字校準技術的免維護型儀表，計量檢定時若超差，通常對儀表內部進行清潔及
干燥即可解決問題，萬一干燥和清潔無法恢復精度，應將此儀表視同故障儀表送回廠方檢修；
注2：儀表在保修期內提供免費保修，凡需要返修的儀表，務必請寫明故障現象及原因，以保證能獲得正確而
全面的
4
1.3.1 模塊插座功能定義
AI-719/719P儀表具備5個可選裝的功能模塊插座（D尺寸為3個，即OUTP、AUX及COMM/AL1），通同的模塊，可實現不同類型的輸出規格及功能要求。
輔助輸入（MIO）：可安裝帶24V電源輸出的電流輸入模塊I4，使儀表能直接輸入2線制變送器或4~2或安裝I5開關量輸入模塊（事件輸入），使儀表能利用外部開關實現給定值SP1/SP2的切換（定點控制），制運行/停止功能等等；與OUTP一起安裝K3/K9模塊，可實現可控硅三相過零/移相觸發輸出等。
主輸出（OUTP）：作為ON-OFF、標準PID調節 、AI人工智能APID調節的輸出；也可作為測量值或給輸出。安裝L1或L4模塊為繼電器觸點輸出；安裝X3或X5模塊可實現0-20mA/4-20mA/0-10mA線性電流輸模塊可實現SSR電壓輸出；安裝W1或W2可實現可控硅無觸點開關輸出；安裝K51模塊實現可控硅移相觸發裝L5、W5或G5可作為閥門電機正/反轉控制。
報警（ALM）：安裝L0或L2可作為一路常開+常閉繼電器報警輸出（AL1），或安裝L3作為二路常開繼輸出（AL1+AL2）。
輔助輸出（AUX）：在同時需要加熱/致冷雙輸出的控制場合，AUX位置可安裝X3、X5、L1、L4、G、等模塊作為調節器第二輸出；在不需要作為第二輸出的場合可安裝L0、L2或L3繼電器作為報警輸出；也可（RS232C接口）實現與計算機通訊功能。
通訊接口（COMM）：可安裝S或S4模塊（RS485通訊接口）用于與計算機通訊，也可安裝I2開關量件輸入或安裝電壓輸出模塊給外部傳感器供電。5
1.3.2 常用模塊型號
N （或不寫）沒有安裝模塊。
L0 大體積大容量繼電器觸點開關輸出模塊（模塊容量：250VAC/2A,適合報警用）。
L1 大容量大體積繼電器常開觸點開關輸出模塊（模塊容量：250VAC/2A）。
L2 小容量小體積繼電器常開+常閉觸點開關輸出模塊（模塊容量：250VAC/1A，適合報警用）。
L3 雙路大體積繼電器常開觸點開關輸出模塊(容量：30VDC/2A，250VAC/2A)。
L4 大容量小體積繼電器常開+常閉觸點開關輸出模塊（模塊容量：250VAC/2A）。
L5 雙路大體積繼電器常開觸點開關輸出模塊(容量：30VDC/2A，250VAC/2A)。
W 1、W 2 可控硅無觸點常開式（W2為常閉式）輸出模塊（容量：100~240VAC/0.2A，“燒不壞”特W5 雙路可控硅無觸點及5V電壓輸出模塊，閥門電機控制專用（容量：100~240VAC/0.2A，“燒不壞G 固態繼電器驅動電壓輸出模塊（12VDC /30mA）。
G5 雙路固態繼電器驅動電壓輸出模塊。
K1/K3 單路/三路“燒不壞”可控硅過零觸發輸出模塊（每路可觸發5~500A雙向或二個反并聯的單向可K51/K61單路220VAC/380VAC “燒不壞”單路可控硅移相觸發輸出模塊。
K9三路可控硅移相觸發輸出模塊。
X3光電隔離的可編程線性電流輸出模塊。
X5 自帶隔離電源的光電隔離型可編程線性電流輸出模塊。
S 光電隔離RS485通訊接口模塊
S1 光電隔離RS485通訊接口模塊（用儀表內部24V隔離電源）。
S4 自帶隔離電源的光電隔離RS485通訊接口模塊。R 光電隔離的RS232C通訊/打印接口模塊（若需打印功能，請?zhí)貏e注明）。
V24／V12／V10 隔離的24V/12V/10V直流電壓輸出，可供外部變送器或其它電路使用，最大電流50mI2/I5 開關量/頻率信號輸入接口，可用于外部開關接點或頻率信號輸入。
I4 模擬量4~20mA/0~20mA輸入接口，含24VDC/25mA電源輸出供二線制變送器使用。
SL D6規格專用的光電隔離的RS485通訊帶單路繼電器常開觸點輸出模塊，通訊使用儀表內部12V電源
