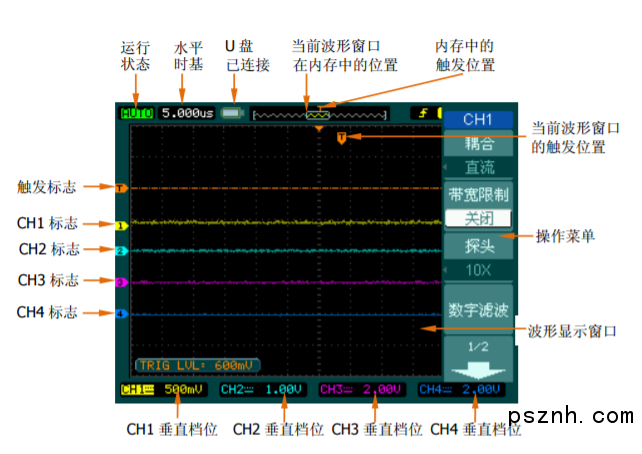

示波器利用狹窄的、由高速電子組成的電子束，打在涂有熒光物質的屏面上，就可產生細小的光點。在被測信號的作用下，電子束就好像一支筆的筆尖，可以在屏面上描繪出被測信號的瞬時值的變化曲線。利用示波器能觀察各種不同信號幅度隨時間變化的波形曲線，還可以用它測試各種不同的電量，如電壓、電流、頻率、相位差、調幅度等等。



下面就簡單說下示波器使用小技巧：







1.通用示波器通過調節亮度和聚焦旋鈕使光點直徑最小以使波形清晰，減小測試誤差;不要使光點停留在一點不動，否則電子束轟擊一點宜在熒光屏上形成暗斑，損壞熒光屏。



2.測量系統-例如示波器、信號源、打印機、計算機等設備等。被測電子設備-例如儀器、電子部件、電路板、被測設備供電電源等設備接地線必須與公共地(大地)相連。



3.TDS200/TDS1000/TDS2000系列數字示波器配合探頭使用時，只能測量(被測信號-信號地就是大地，信號端輸出幅度小于300VCATII)信號的波形。絕對不能測量市電AC220V或與市電AC220V不能隔離的電子設備的浮地信號。(浮地是不能接大地的，否則造成儀器損壞，如測試電磁爐。)



4.通用示波器的外殼，信號輸入端BNC插座金屬外圈，探頭接地線，AC220V電源插座接地線端都是相通的。如儀器使用時不接大地線，直接用探頭對浮地信號測量，則儀器相對大地會產生電位差;電壓值等于探頭接地線接觸被測設備點與大地之間的電位差。這將對儀器操作人員、示波器、被測電子設備帶來嚴重安全危險。







5.用戶如須要測量開關電源(開關電源初級，控制電路)、UPS(不間斷電源)、電子整流器、節能燈、變頻器等類型產品或其它與市電AC220V不能隔離的電子設備進行浮地信號測試時，必使用DP100高壓隔離差分探頭。



示波器使用中的其他注意事項：



(1)熱電子儀器一般要避免頻繁開機、關機，示波器也是這樣。



(2)如果發現波形受外界干擾，可將示波器外殼接地。



(3)“Y輸入”的電壓不可太高，以免損壞儀器，在最大衰減時也不能超過400V.“Y輸入”導線懸空時，受外界電磁干擾出現干擾波形，應避免出現這種現象。



(4)關機前先將輝度調節旋鈕沿逆時針方向轉到底，使亮度減到最小，然后再斷開電源開關.模擬示波器。



(5)在觀察熒屏上的亮斑并進行調節時，亮斑的亮度要適中，不能過亮。



12個問答教你如何正確挑選示波器



1、示波器最值錢的指標是什么？



帶寬，檔次級別參數，提升帶寬對成本的提升也是檔次級別。



2、采樣率要多高才能滿足？



一般來說采樣率是帶寬的5倍即可，比如200M帶寬的示波器，配1G采樣率就可以了。



追求更高的采樣率無非為了抓小毛刺，但是這些高頻毛刺在帶寬層已經被濾掉了，更高的采樣率并不能帶來很好的收益。



3、普通觸發和自動觸發有什么區別？



Normal：普通（標準）觸發，必須有滿足條件的觸發事件才會采樣波形；



Auto：自動觸發，在等待一段時間后，若沒有符合條件的觸發事件出現，則會強制觸發并采樣波形；



由于觸發位置是隨機的，往往會導致波形顯示不穩定。如果出現上述情況，請使用Normal模式。



4、如何捕獲不能確定條件的異常信號？



可以使用模板觸發來捕獲。



當模板觸發打開之后，模板其實是作為一個圖層來的，它會不斷地檢測是否有波形會碰觸到模板的區域，當有波形觸碰到模板時，就會檢測到一個信號，進而就會把它過濾，顯示出來。



5、示波器的通道是否隔離？



示波器的通道不是隔離的；示波器的地與大地相連，不能直接與零線相連；



加了隔離變壓器確實可以直接測量220V市電，但不是推薦的做法，最安全正確的做法應是使用差分探頭。



6、測電壓示波器和萬用表哪個準？



通用示波器的垂直分辨率是8bit。測量精度跟垂直分辨率及垂直檔位有關。



萬用表的精度高多了，六位半萬用表ADC可達24bit，手持表也遠不止8位，萬用表測得的電壓值更可信。



7、示波器探頭X1檔位X10檔位有什么區別？



核心有兩點：



衰減帶寬不同，X1檔位信號幅值不衰減，X10檔位信號衰減為原來的十分之一；



帶寬不同，X1檔位帶寬只有10M左右，而X10檔位帶寬在250M左右。



8、一般的示波器探頭需不需要定期的標定？



標準對于探頭沒有明確的計量規定，但是對于無源探頭，至少在更換探頭，探頭交換通道的時候，必須進行探頭補償調整。



9、決定示波器探頭價格主要因素是什么？



價格的主要決定因素當然是帶寬和功能。



示波器的探頭有非常多的種類，不同的性能，比如高壓，差分，有源高速探頭等等，價格也從幾百人民幣到接近一萬美元。



探頭是示波器接觸電路的部分，好的探頭可以提供測試需要的保真度。為做到這一點，即使無源探頭，內部也必須有非常多的無源器件補償電路(RC網絡)。



10、有無辦法利用示波器測出高頻變壓器或電感磁芯的工作情況？



可以依靠示波器自帶的電源分析軟件去做，有一項功能——B-H曲線的分析，它能反應磁芯的工作狀態，還能測出動態電感值，并得出磁芯損耗。



11、示波器能否進行傅立葉分解？



現代數字示波器大多具有FFT功能，但需要留意FFT能夠分析的點數，這直接決定了FFT分析的結果精度，避免頻譜泄露。



12、示波器能否進行濾波處理？如對PWM波進行低通濾波？



示波器一般會有20MHz的帶寬限制，這個是硬件的濾波器。有些示波器還支持可調截止頻率的軟件濾波器。
